配电箱是按电气接线要求将开关电器、测量仪表、保护电器和辅助设备组装，安装在封闭或半封闭金属箱内或屏上，即为低压配电箱。正常运行时可通过手动或自动开关来接通、分断电路。当出现故障或不能正常运行时，会借助保护电器将电路切断或报警。借测量仪表则可显示电路运行中的各种参数，还可以对一些参数进行调整，对已偏离正常工作状态进行提示或发出信号。常用于各工厂、建筑、变电所中。
1.配电箱的分类与一般规定配电箱主要有悬挂式、嵌墙式和落地式三种安装方式，安装时应符合配电箱的基本要求。
1.1配电箱可分为室内和室外两种。室内配电箱适用于办公室及生产场所，室外配电箱适用于变压器台、灯塔、灯桥等处所。
1.2室内配电箱和室外配电箱均应采用铁制配电箱，铁制配电箱应采用2mm厚的铁板制成，配电箱长度在600mm及以上时，应采用双开门。室内配电箱的安装方式有暗式和明式两种。
1.3铁制配电箱的箱体安装前应作防腐处理，先涂一道底漆，后涂二道灰色油漆。
1.4铁制配电箱内应有接地端子，配电箱门应向外开，箱门应加锁，室外配电箱应封闭良好，并有防尘、防雨措施。
2.配电箱的制作及有关规定
2.1室内、外配电箱均应在电度表前装设总开关，表后配出一般不超过4个回路，每个回路应装设分开关，仅有一个回路时，表后可不设开关。
2.2负荷电流超过15a时，一般应装设电流互感器，电流互感器的准确等级为0.5级以上，电流互感器应安装在配电板的后面。
2.3电流互感器、总开关、电能表、各回路的分开关可装设在一落地式配电箱和高、低压开关柜的安装基本相似。依据图纸制个配电箱内，不同电价的负荷应单独装设电度表。作底座或预埋机械螺栓，然后组装，具体安装步骤如下。
2.4配电板上的开关、电能表、熔断器等设备应垂直安装，上端下端接负荷，且相序一致，从左至右分别为a、b、c、或an、bn、cn，各回路应标明回路名称、一次系统图及包检者姓名。
2.5变台下的配电箱应制成两侧开门(门向外开)，为了便于检修，配电箱应安装在托架上，配电箱底面距底面高度不应小于1.2m，进行连接。配电箱的引入(出)线应穿管，保护管应排列整齐，并涂黑油，在保护管上标明电缆走向。
2.6配电板上的各种电器均应布置整齐，各元件间的最小净距离不应小于规定值。
2.7总配电箱制作加工。总配电箱设置总隔离开关、分路隔离开关、总电能表、分路漏电断路器，设置工作零线端子排、保护零线端子排和三相五线接线端子。
2.8分配电箱制作加工。分配电箱设置总隔离开关、分路漏电断路器，设置工作零线端子排、保护零线端子排和三相五线接线端子。
2.9开关箱制作加工。开关箱设置总熔断器、总隔离开关、分路熔断器、分路断路器、三相四线插座和单相三线插座、设置工作零线端子排和保护零线端子排。
3.配电箱的配线与安装
3.1所选用导线截面应满足设备容量、安全载流量的要求，铜导线不应小于1~5mm；铝导线不应小于2.5ram2。10mm~以下的导线应采用独股线、箱内二次线不应有接头。
3.2配电箱配线一般采用板后配线，导线引出盘面应套绝缘管，各回路应排列整齐、布线美观，导线端部在拨开绝缘时，不应损伤线芯，导线与设备连接时一般采用接线端子，最好采用母线配线。严禁在导线本身接线。
3.3导线穿管时，导线的总截面不应超过保护管内径的40％，管内不准有接头，穿线时导线不得有损伤，同一保护管内不允许穿入不同回路的导线。
3.4保护管进入箱体内，端头应设保护线箍，保护管不准有接头。电缆引入(出)时，保护管的内径应大于电缆外径的1.5倍。
3.5室内配电箱应安装在干燥、明亮、不易受损受振，便于操表操作与维修的地方，不得安装在潮湿处所，并尽可能靠近负荷中心。不得安装在水池、水门上下册。固定螺栓不应小于m10mm。
3.6配电箱的安装高度应按设计要求确定。如无规定时，墙上明装或暗装配电箱底边距底面的高度不应低于1.2m；配电箱安装的垂直、水平偏差不应大于3mm。同一建筑物内配电箱安装的高度应
致。
3.7嵌在墙壁上的配电箱需预留孔时，预留孔大小应比配电箱的外形尺寸大20mm左右；在240mm厚墙壁内暗装时，其墙后壁需加装10mm厚的石棉板外加钢丝网，再用1：2的水泥沙浆抹平，以防开裂。
3.8配电箱的金属构件、铁制盘面及电器的金属外壳，均应有良好的接地。
3.9配电箱安装完毕后，应进行绝缘电阻测试，其绝缘电阻不应小于0.5mω，并保留所有电器的合格证。

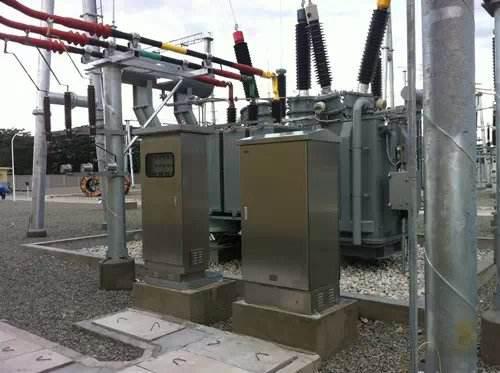

4.落地式配电箱的安装
4.1在设计好的电缆沟上预埋槽钢或地脚螺栓。
4.2测量工字钢的水平、垂直度。
4.3将配电箱吊到工字钢上，操平找正固定。
4.4将电缆沟中的进出电缆制作电缆头，并与配电箱中的设备进行连接。
4.5清扫配电箱，检查隔离开关、熔断器、操动机构、小母线、仪表等合格。
4.6装饰配电箱，必要时重新喷漆。标明柜内电器名称及编号。
