光纤收发器知识讲解(一)

更新时间:2013-11-29 16:04:19 信息编号:95033
光纤收发器知识讲解(一)
供应商:
深圳市光谷讯通科技有限公司 商铺
企业认证
所在地
深圳市龙华新区民治街道樟坑村二区
联系电话
86-075529365321
总经理
吴柳涛
手机号
18938645642
访问统计
748次
让卖家联系我

详细

光纤收发器故障

1.光纤收发器连接后两端不能通信。

(1).光纤接反了,tx和rx所接光纤对调。

(2).rj45接口与外接设备连接不正确(注意直通与绞接)光纤接口(陶瓷插芯)不匹配,此故障主要体现在100m带光电互控功能的收发器上,如apc插芯的尾纤接到pc插芯的收发器上将不能正常通信,但接非光电互控收发器没有影响。

2.网络丢包严重。
(1)收发器的电端口与网络设备接口,或两端设备接口的双工模式不匹配。

(2)双绞线与rj-45头有问题,进行检测。

(3)光纤连接问题,跳线是否对准设备接口,尾纤与跳线及耦合器类型是否匹配等。

(4)光纤线路损耗是否超出设备接受灵敏度。

3.时通时断现象。

(1)可能为光路衰减太大,此时可用光功率计测量接收端的光功率,如果在接收灵敏度范围附近,1~2db范围之内可基本判断为光路故障。

(2)可能为与收发器连接的交换机故障,此时把交换机换成pc,即两台收发器直接与pc连接,两端对ping,如未出现时通时断现象可基本判断为交换机故障。

(3)可能为收发器故障,此时可把收发器两端接pc(不要通过交换机),两端对ping没问题后,从一端向另一端传送一个较大文件(100m)以上,观察它的速度, 如速度很慢(200m以下的文件传送15分钟以上),可基本判断为收发器故障。

4.通信一段时间后死机,即不能通信,重起后恢复正常。

此现象一般由交换机引起,交换机会对所有接收到的数据进行crc错误检测和长度校验,检查出有错误的包将丢弃,正确的包将转发出去。但这个过程中有些有错误的包在crc错误检测和长度校验中都检测不出来,这样的包在转发过程中将不会被发送出去,也不会被丢弃,它们将会堆积在动态缓存(buffer)中,永远无法发送出去,等到buffer中堆积满了,就会造成交换机死机的现象。因为此时重起收发器或重起交换机都可以使通信恢复正常,所以用户通常都会认为是收发器的问题。


光纤收发器的作用和基本特点

光纤收发器的作用

光纤收发器一般应用在以太网电缆无法覆盖、必须使用光纤来延长传输距离的实际网络环境中,同时在帮助把光纤最后一公里线路连接到城域网和更外层的网络上也发挥了巨大的作用。有了光纤收发器,也为需要将系统从铜线升级到光纤,但缺少资金、人力或时间的用户提供了一种廉价的方案。为了保证与其他厂家的网卡、中继器、集线器和交换机等网络设备的完全兼容,光纤收发器产品必须严格符合10base-t、100base-tx、100base-fx、ieee802.3和ieee802.3u等以太网标准。除此之外,在emc防电磁辐射方面应符合fcc part15。时下由于国内各大运营商正在大力建设小区网、校园网和企业网,因此光纤收发器产品的用量也在不断提高,以更好地满足接入网的建设需要。

基本特点

1.提供超低延时的数据传输。

2.对网络协议完全透明。

3.采用专用asic芯片实现数据线速转发。可编程asic将多项功能集中到一个芯片上,具有设计简单、可靠性高、电源消耗少等优点,能使设备得到更高的性能和更低的成本。

4.机架型设备可提供热拔插功能,便于维护和无间断升级。

5.可网管设备能提供网络诊断、升级、状态报告、异常情况报告及控制等功能,能提供完整的操作日志和报警日志。

6.设备多采用1+1的电源设计,支持超宽电源电压,实现电源保护和自动切换。

7.支持超宽的工作温度范围。

8.支持齐全的传输距离(0~120公里)



光纤收发器原理

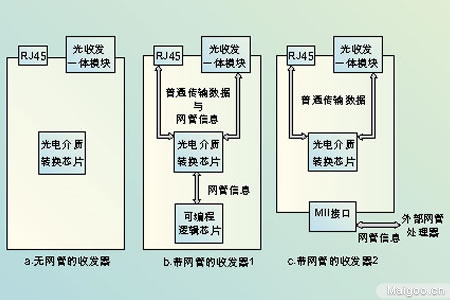

光纤收发器的原理就是将短距离的双绞线电信号和长距离的光信号进行互换的以太网传输媒体转换单元。光纤收发器正是利用了光纤通信以其信息容量大、保密性好、重量轻、体积小、无中继、传输距离长等优点很好地解决了以太网在传输方面的问题。(推荐产品:单模光纤收发器)在以太网电缆无法覆盖、必须使用光纤来延长传输距离的实际网络环境中得到了很好的应用。下面给出光纤收发器原理图:

http://ugc.qpic.cn/adapt/0/50b14869-5965-c4dc-2f19-61b9e1fb9bc7/0

了解了光纤收发器的原理,在选择和使用光纤收发器时就有了保障。

高清光纤收发器维修方法总结

高清光纤收发器常见故障及解决方法

1.故障现象:收发器指示灯不亮

解决办法:用万用表直流电压档测量交直流电源变压器输出端,看电压是否正常,如没有输出电压,用万用表的电阻档测量变压器初级是否开路,如开路,更换电源变压器。

2. 故障现象:power灯亮,rx灯和link灯不亮

解决办法:此故障现象表示有一路光路有问题。取下光纤头,置于一黑暗处,观察对面的光是否发过来,如无则更换对面的收发器。如有红光,则观察光纤收发器的发射端是否有红光,强弱程度如何。如无光或者很弱,更换该收发器。

3. 故障现象:utp端rx灯和link灯不亮

解决办法:此故障现象为输出有问题。用测线器测量到交换机的双绞线。如果正常,则只可能是光纤收发器的问题。仔细观察光纤收发器,有一个绞接的直通开关,用一把小螺丝刀将开关反复拨弄几下,rx灯和link灯亮,输出正常。此故障是因为灰尘进了开关所致。

4. 故障现象:指示灯一切正常,网络速度较慢

解决办法:用笔记本电脑接入光纤收发器的utp端,进入windows 98,点击“开始”*“运行”,输入“ping xxx -t”命令(xxx为主页的ip地址),便可发现有断点。更换光纤收发器。这时,再次执行ping命令,如果仍发现有断点,那么需要更换另一端的光纤收发器。
