在现代电子设备中，开关电源的效率和性能至关重要，尤其是在高功率应用中。同步整流技术作为一种提升开关电源效率的有效手段，已经得到了广泛应用。本文将详细介绍LPXXR100FN系列高性能电源同步整流芯片，并针对36W、48W和60W的应用场景推荐合适的型号。

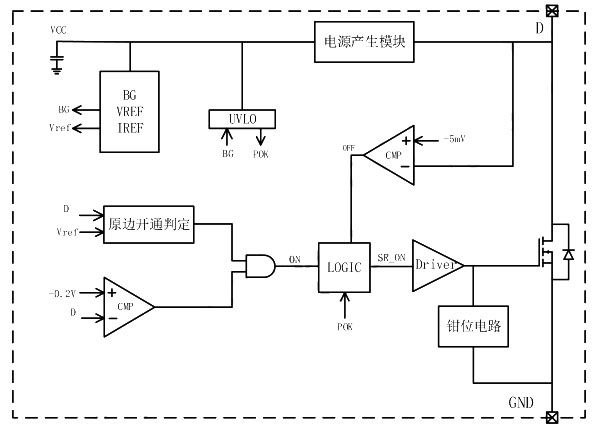

LPXXR100FN系列是芯茂微推出的一款高性能开关电源同步整流芯片，专为高功率密度、高效率的开关电源应用设计。该系列芯片兼容多种开关电源控制系统，支持不连续导通模式（DCM）、准谐振（QR）以及连续导通模式（CCM）等多种工作模式。其核心优势在于采用专利的整流管开通判定技术，能够有效避免因激磁振荡引起的驱动芯片误开通，从而显著提高系统的可靠性和效率。
高耐压与低导通阻抗：LPXXR100FN系列内置100V耐压功率管，能够满足高电压输入的需求，同时具备极低的导通阻抗（RDS_ON），在不同型号中，RDS_ON的范围从8mΩ到17mΩ不等，有效降低了导通损耗。
快速关断能力：该系列芯片具备极快的关断速度，能够在连续导通模式（CCM）下大幅降低因关断延迟造成的效率损失。其实际关断延迟时间仅为25ns至33ns，确保了高效的能量转换。
集成保护功能：LPXXR100FN系列集成了VCC供电欠压保护和过压钳位功能，能够在异常情况下保护芯片免受损坏，同时减少外围元器件的使用，简化电路设计。
高工作频率支持：支持最高工作频率达200kHz，能够满足高频开关电源的设计需求，有助于减小变压器等磁性元件的体积，提升电源的功率密度。
对于36W的开关电源应用，LP20R100FN是理想的选择。该型号芯片在90VAC至265VAC的输入电压范围内，能够稳定输出36W的功率。其主要参数如下：
导通阻抗（RDS_ON）：17mΩ（VGS=6.5V，IDS=0.1A），在高电流应用中能够有效降低导通损耗。
连续电流（ID）：40A（25℃），脉冲电流（ID,pulse）：140A（25℃），能够满足高功率输出的需求。
开通延迟（Ton_delay）：120ns至180ns，确保了在高频工作模式下能够准确开通同步整流管。
关断延迟（Toff_delay）：25ns至33ns，快速的关断能力有助于提高效率。
在48W的应用场景中，LP15R100FN是推荐的型号。该芯片能够支持48W的输出功率，同时具备以下关键参数：
导通阻抗（RDS_ON）：12mΩ（VGS=6.5V，IDS=0.1A），相比LP20R100FN进一步降低了导通阻抗，提升了效率。
连续电流（ID）：50A（25℃），脉冲电流（ID,pulse）：180A（25℃），能够承受更高的电流负载。
开通延迟（Ton_delay）：120ns至180ns，与LP20R100FN一致，确保了在高频工作模式下的稳定性。
关断延迟（Toff_delay）：25ns至33ns，快速的关断能力有助于在高功率输出时减少能量损失。
对于60W的高功率应用，LP10R100FN是最佳选择。其主要参数如下：
导通阻抗（RDS_ON）：8mΩ（VGS=6.5V，IDS=0.1A），这是LPXXR100FN系列中最低的导通阻抗，能够显著降低导通损耗，提升电源效率。
连续电流（ID）：60A（25℃），脉冲电流（ID,pulse）：210A（25℃），具备强大的电流承载能力，能够满足60W高功率输出的需求。
开通延迟（Ton_delay）：120ns至180ns，与LP20R100FN和LP15R100FN相同，确保了在高频工作模式下的稳定性。
关断延迟（Toff_delay）：25ns至33ns，快速的关断能力有助于在高功率输出时减少能量损失。
在消费电子领域，充电器和适配器是同步整流技术的主要应用场景之一。以一款支持快充功能的60W充电器为例，采用LP10R100FN芯片能够显著提升充电效率，同时减小充电器的体积。通过优化PCB设计，确保主功率回路走线短且粗，能够进一步降低线路损耗，提升整体性能。

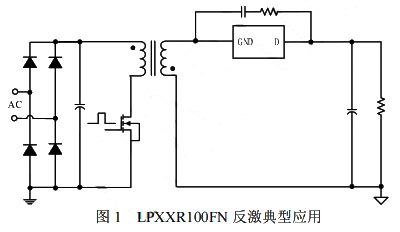

在反激式开关电源中，同步整流技术能够有效提高转换效率。以48W反激式电源为例，使用LP15R100FN芯片能够实现高效率的能量转换。其专利的整流管开通技术能够有效避免因激磁振荡引起的误开通，确保在高频工作模式下的稳定性。此外，其集成的VCC欠压保护和过压钳位功能能够有效保护芯片免受损坏，提高系统的可靠性。
PCB设计：在设计PCB时，主功率回路的走线应尽量短且粗，以减少线路损耗。同时，应确保芯片的散热性能良好，避免因过热导致性能下降。
工作模式选择：根据具体应用需求，合理选择DCM、QR或CCM工作模式。在高频应用中，应特别注意开通和关断延迟参数，以确保同步整流管的准确控制。
保护功能：充分利用芯片集成的VCC欠压保护和过压钳位功能，确保在异常情况下能够保护芯片免受损坏。同时，应根据实际需求设计过流保护和短路保护电路，进一步提高系统的安全性。
LPXXR100FN系列高性能电源同步整流芯片凭借其低导通阻抗、快速关断能力以及集成的保护功能，能够显著提升开关电源的效率和可靠性。针对36W、48W和60W的应用场景，分别推荐LP20R100FN、LP15R100FN和LP10R100FN型号。在设计过程中，应充分考虑PCB设计、工作模式选择以及保护功能的实现，以确保系统性能的最优化。
