锦泰恒关于漏电保护器的分类及原理介绍

更新:2017-03-16 15:35 浏览:5次

 漏电保护器又叫漏电断路器,实际上是一种具有漏电保护功能的开关,这种开关具有漏电、触电、过载、短路的保护功能,对防止触电伤亡事故的发生,避免因漏电而引起的火灾事故,具有明显的效果。在我们常见的家用配电箱内都会安装漏电断路器,以保证人们的人身安全。那么,漏电断路器在电网中是如何工作的,有什么功能呢?接下来,太原配电箱厂家锦泰恒就来为您具体介绍一下。

一、认识漏电保护器

漏电保护器是一种低压安全保护电器,是对低压电网中的直接和间接触电的一种有效保护。断路器和熔断器主要是切断线路的相间故障,保护动作电流是按线路上的正常工作最大负荷电流来确定的,电流较大,而漏电保护开关是反映系统的剩余电流,正常运行时,系统的剩余电流几乎为零,在发生漏电和触电时,电路产生剩余电流,这个电流对断路器和熔断器来说,根本不足以使其动作,而漏电保护器则会可靠地动作。

二、漏电保护器的分类

根据漏电保护器的动作原理,可将其分为电压型和电流型两大类。电压型漏电保护器的工作原理是根据故障电压而动作的,由于电压型漏电保护器的结构比较复杂,容易受外界干扰造成动作稳定性较差,且制造成本较高,现已基本淘汰。电流型漏电保护器比电压型漏电保护器的性能优越,目前大多数的漏电保护器都是电流型的。

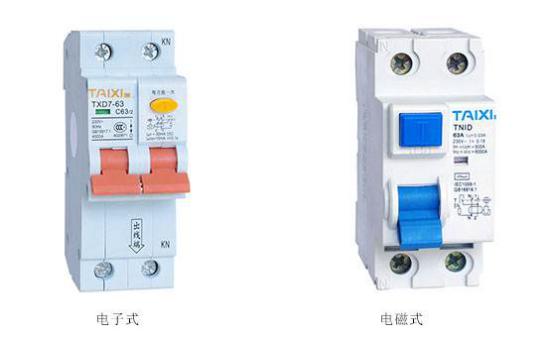

电流型漏电保护器按照其结构和工作原理不同,又可以分为电磁式和电子式两种。电磁式漏电保护器具有不受电源电压以及环境温度等外界因素的影响,且耐压冲击力强,对外界磁场干扰小,结构简单等优点。

锦泰恒关于漏电保护器的分类及原理介绍 图片1

电子式漏电保护器中,检测元件是零序电流互感器,漏电发生后其输出端有电流信号输出,在电子线路中经放大、比较,漏电电流达到动作值时,可触发晶闸管导通,该信号时脱扣器动作,开关跳闸切断电源。电子式漏电断路器虽存在电源电压、环境温度对特性有影响,耐雷电冲击能力差,抗外磁场干扰若,结构复杂,进出线不可倒接的缺点,但其制造简单,灵敏度高,价格便宜。特别是电子技术的高速发展,集成电路、集成块的广泛应用,使电子式漏电保护开关也得到了广泛的应用。

三、漏电保护器的工作原理

锦泰恒关于漏电保护器的分类及原理介绍 图片2

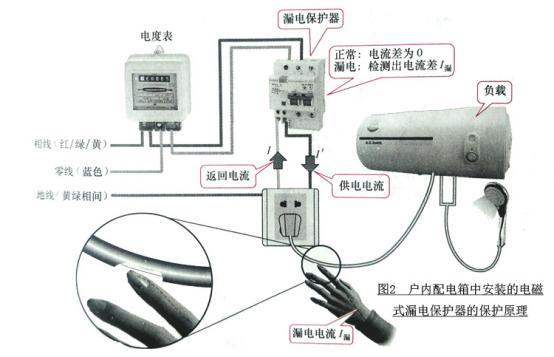

图2中所示为户内配电箱中安装的电磁式漏电保护器的保护原理。当被保护电路发生漏电或有人触电时,由于漏电电流的存在,使供电电流大于返回电流,通过零序电流互感器两路电流的向量和不再等于零,在铁芯中出现了交变磁通。零序电流互感器的输出端在交变磁通的作用下就有感应电流产生,当达到额定值时,脱扣器驱动断路器自动跳闸,切断故障电路,从而实现保护。
