RegO储罐安全阀选型示例

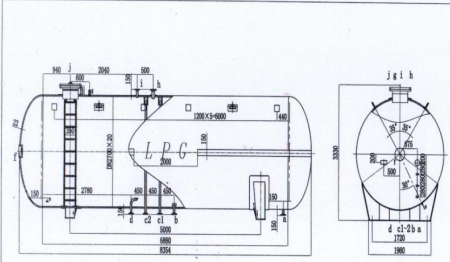

客户要求：上述图纸，介质;LPG

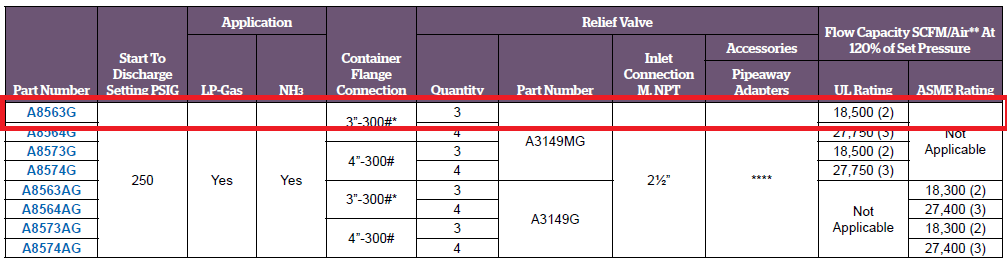

　　安全阀：法兰连接面为3"(CLASS300级)RF面(法兰标准为ASME B16.5-20113)

　　半椭圆封头储罐根据以下公式：

　　Surface Area sq.ft.= (OL+.3 OD) X OD X 3.1416

　　其中OL=8354mm=27.4 ‘; OD=2720mm=8.9 ‘ ,

　　Surface Area sq.ft= (OL+.3 OD) X OD X 3.1416

　　=30.07 ‘ X 8.9 ‘ X 3.1416

　　=840.76 sq.ft

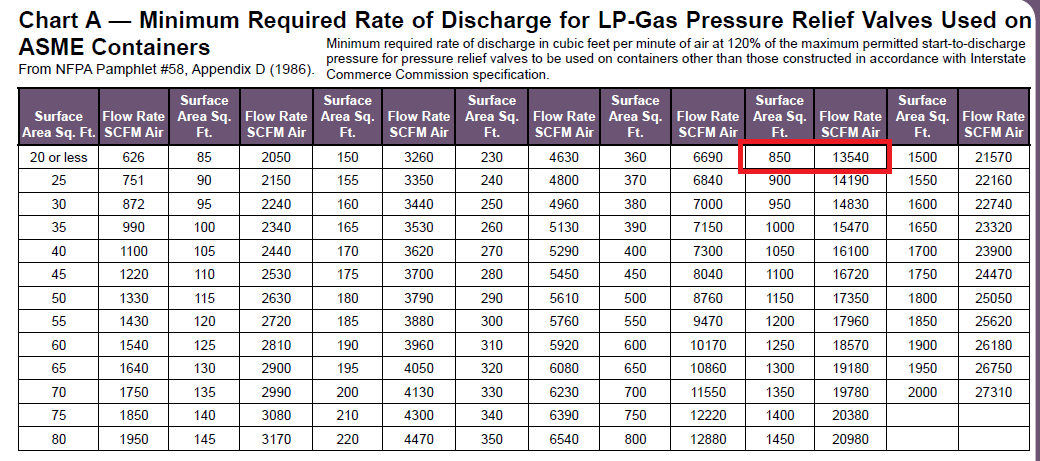

　　查表 L-500 or L-102 section D

　　13540 SCFM (air) flow rate =
