扩散硅压力变送器结构与原理

一、扩散硅压力变送器工作原理和构造
1、工作原理

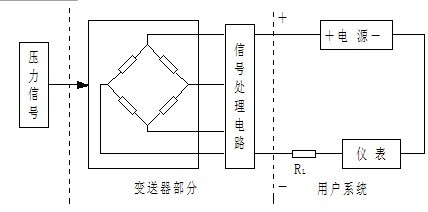

TX-2088系列扩散硅压力变送器由传感器和信号处理电路组成。其中传感器压面设有惠斯顿电桥，当增加压力时，电桥各桥臂电阻值发生变化，通过信号处理电路，转换成电压变化，最终将其转换成标准（4-20）mA信号输出。其原理见图。

2、扩散硅压力变送器结构

二、扩散硅压力变送器安装
1、直接安装在测量点上（任意角度），若接口尺寸和现场接口尺寸不符，可自制转换头连接。
2、尽量安装在温度梯度与温度波动小的场合，同时避免强振动和冲击。
3、室外安装时，尽可能放置于保护盒内，避免阳光直射和雨淋，以保持变送器性能稳定和延长寿命。
4、测量蒸汽或其它高温介质时，注意不要使变送器的工作温度超限。必要时，加引压管或其它冷却装置连接。
5、安装时应在变送器和介质之间加装压力截止阀，以便检修和防止取压口堵塞而影响测量精度。在压力波动范围大的场合还应加装压力缓冲装置。

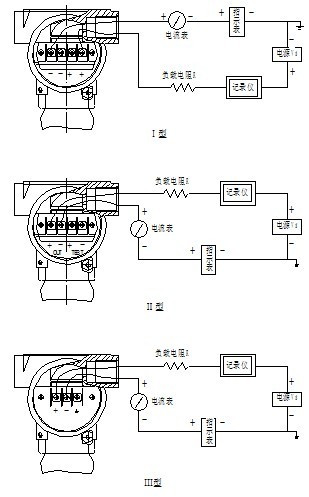

三、扩散硅压力变送器接线
扩散硅压力变送器的信号端子设置在一个单独舱室内，在接线时，拧下后盖，其中有两个测试指示表连接端子。测试端子上的电流和信号端子上的电流一样，都是4~20mADC，可用来连接指示表头式供测试用。

电源通过信号线接到变送器，千万不要将电源信号线接到测试端子，否则电源会烧坏连接在测试端子的二极管，如果二极管被烧坏，需换上二极管或短接两测试端子，变送器便可正常工作。
变送器顶部两侧面的连接孔用电缆密封或信号线装配，信号电缆通过紧固螺母锁紧，不用的那个连接口必须密封。
