使用一条电缆将 SINAMICS V20 与终端处的 USS 和 Modbus RTU 相连
便于集成到现有系统中
便于集成到小型自动化系统中
通过标准库和连接宏，调试更方便
用来与控制器进行通信的 Modbus RTU 参数设置具备非常大的灵活性
可使用动态制动来提高制动性能
功率 ≥ 7.5 kW 的变频器（底座尺寸 FSD 和 FSE）具有一个集成制动模块。 在此情况下，可以直接连接制动电阻器。 动态能量以热量形式在制动电阻器中散发，占空比可在 5 % 和 100 % 之间调节。
易于使用
无需电源就能加载参数
使用精简型操作员面板 (BOP) 接口模块，或者使用参数装载器且在不使用电源的情况下，方便地在各变频器之间传送参数设置。

通过“保持运行模式"
实现无中断运行这种功能可在电网不稳定时自动进行调整，从而提高生产率。
在电网状况不佳的情况下实现稳定运行
通过防止生产线中断提高生产率
通过灵活的故障/报警定义，调整与应用相关的响应
电压范围宽，具有*的冷却设计，涂覆印刷电路板设计提高了变频器在恶劣环境中的耐用性
在电网电压波动时也能运行
电网电压的可靠运行：
200 V ~ 240 V 1 AC (-10 %/+10 %)
380 V ~ 480 V 3 AC (-15%/ +10 %)
工作环境温度高达 60 °C
轻松节约成本
运行能耗降低
适用于 V/f、V2/f 的 ECO 模式
适用于 V/f、V2/f 的集成 ECO 模式可自动调整磁通以节省电能。 能耗可用 kWh、CO2 甚至本国货币来显示。
低动态负载循环中的电能节约
如果设定值发生改变，则自动禁用 ECO 模式
告知zui终用户已节约的实际能量
直流耦合
采用具有相同额定功率的 SINAMICS V20 变频器的应用可共用一条公共直流总线以重复使用再生能量。
在使用耦合电机的应用中产生并节约能量
相同的变频器对可以方式共享资源
降低对能耗制动和外部组件的需求
待机期间的能耗降低
休眠模式
变频器和电机仅在机器设备需要的时候才运行。 当频率需求或来自传感器的反馈下降到特定阈值以下时，会自动激活休眠模式。
利用智能休眠节约能量
电机寿命延长
低转速下的泵磨损降低
针对泵/风机应用对 PLC 编程的时间缩短
对于低过载应用，SINAMICS V20 机架规格 FSE 具备良好的成本经济性
SINAMICS V20 机架规格 FSE 具有两种不同的占空比周期：

低过载 (LO)： 110 % IL 1) 60 s（循环时间： 300 s）
重载(HO): 150 % IH 2) 60 s （循环时间： 300 s）
对于低过载周期，逆变器可以提供较大的输出电流和功率。
可以采用较小的逆变器。

针对不同应用进行了优化设计：

低过载，用于低动态响应型应用（连续负荷）
高过载，用于高动态响应型应用（周期性负荷）
简易自动化系统 – 将 SIMATIC PLC 与 SINAMICS V20 加以组合
节省时间，zui大限度减少错误
可使用变频器中的预定义宏方便地进行系统组态；通过预制的 Totally Integrated Automation Portal 功能块，可快速连接至 SIMATIC S7-12003)
使用一条电缆将 SINAMICS V20 与 USS 或 Modbus RTU 相连
集成通信接口
1)输出电流IL基于低过载 (LO) 时的负载持续率。

2)输出电流 IH 基于高过载 (HO) 的占空比。

静态测试

　　1、测试整流电路

　　找到变频器内部直流电源的P端和N端，将万用表调到电阻X10档，红表棒接到P，黑表棒分别依到R、S、T，正常时有几十欧的阻值，且基本平衡。相反将黑表棒接到P端，红表棒依次接到R、S、T，有一个接近于无穷大的阻值。将红表棒接到N端，重复以上步骤，都应得到相同结果。如果有以下结果，可以判定电路已出现异常，A.阻值三相不平衡，说明整流桥有故障.B.红表棒接P端时，电阻无穷大，可以断定整流桥故障或启动电阻出现故障。

　　2、测试逆变电路

　　将红表棒接到P端，黑表棒分别接U、V、W上，应该有几十欧的阻值，且各相阻值基本相同，反相应该为无穷大。将黑表棒N端，重复以上步骤应得到相同结果，否则可确定逆变模块有故障。

　　动态测试

　　在表态测试结果正常以后，才可进行动态测试，即上电试机。在上电前后必须注意以下几点：

　　1、上电之前，须确认输入电压是否有误，将380V电源接入220V级变频器之中会出现炸机（炸电容、压敏电阻、模块等）。

　　2、检查变频器各接播口是否已正确连接，连接是否有松动，连接异常有时可能会导致变频器出现故障，严重时会出炸机等情况。

　　3、上电后检测故障显示内容，并初步断定故障及原因。

　　4、如未显示故障，首先检查参数是否有异常，并将参数复归后，在空载（不接电机）情况下启动变频器，并测试U、V、W三相输出电压值。如出现缺相、三相不平衡等情况，则模块或驱动板等有故障。

　　5、在输出电压正常（无缺相、三相平衡）的情况下，负载测试，尽量是满负载测试。

　　故障判断

　　1、整流模块损坏

　　通常是由于电网电压或内部短路引起。在排除内部短路情况下，更换整流桥。在现场处理故障时，应重点检查用户电网情况，如电网电压，有无电焊机等对电网有污染的设备等。

　　2、逆变模块损坏通常是由于电机或电缆损坏及驱动电路故障引起。在修复驱动电路之后，测驱动波形良好状态下，更换模块。在现场服务中更换驱动板之后，须注意检查马达及连接电缆。在确定无任何故障下，才能运行变频器。

　　3、上电无显示通常是由于开关电源损坏或软充电电路损坏使直流电路无直流电引起，如启动电阻损坏，操作面板损坏同样会产生这种状况。

　　4、显示过电压或欠电压通常由于输入缺相，电路老化及电路板受潮引起。解决方法是找出其电压检测电路及检测点，更换损坏的器件。

　　5、显示过电流或接地短路，通常是由于电流检测电路损坏。如霍尔元件、运放电路等。

　　6、电源与驱动板启动显示过电流通常是由于驱动电路或逆变模块损坏引起。

　　7、空载输出电压正常，带载后显示过载或过电流通常是由于参数设置不当或驱动电路老化，模块损坏引起。

 PTI模式下上电后运行电机不转怎么办？

驱动器给出伺服使能信号（SON=1）后无法运行，有如下可能：
（1）如果给出SON后驱动器READY信号为0：
• 检查CWL,CCWL,EMGS信号是否为1（高电平）
• 检查驱动器是否有故障或报警
排除上述原因后，重新给出SON信号，驱动器READY信号为1后可发送脉冲控制驱动器运行。
（2）如果给出SON后驱动器READY信号为1：
• 检查驱动器的电子齿轮比设置
• 检查脉冲信号类型设置及脉冲信号接线是否正确。

 V90的电子齿轮比设置？

电子齿轮比是用来放大或缩小从上级控制器所获得的脉冲频率。电子齿轮比的分子是电机编码器转一圈的脉冲个数,其分母是使电机转一圈通过上级控制器所发出的脉冲数。

 V90 脉冲控制模式下定位不准怎么办？

• 检查驱动器电子齿轮比设置与PLC设置是否对应；
• 测试驱动器接收到的脉冲个数与PLC发送的脉冲个数是否对应；
• 检查机械设备是否有卡阻。

 PTI模式下，如何查看V90接收到的脉冲个数？

可以通过以下方法查看驱动器接收到的脉冲个数：
• 查看参数R482[1];
• 通过调试软件V-ASSISTANT左侧项目树：测试-测试接口-脉冲个数；
注意：V90显示收到的脉冲个数是实际发送脉冲的4倍，这是因为上位机输出的脉冲到驱动后会进行4倍频导致的。

 200 Smart 可以控制几个V90 PTI？

200 Smart 本体集成的三个高速输出点（Q0.0、Q0.1、Q0.3）可通过 Micro/Win SMART 软件中的运动控制向导方便的组态为脉冲输出+方向信号控制通道，可多连接3个V90实现定位控制。

 所有型号的1200 都可以控制V90 PTI吗？

• DC/DC/DC型的1200 PLC上配备有用于直接控制器的板载高速输出可以直接控制V90 PTI;
• 继电器输出的CPU无法直接控制V90 PTI，必须使用具有高速数字量输出的信号板；

 1200 可以控制几个V90 PTI？

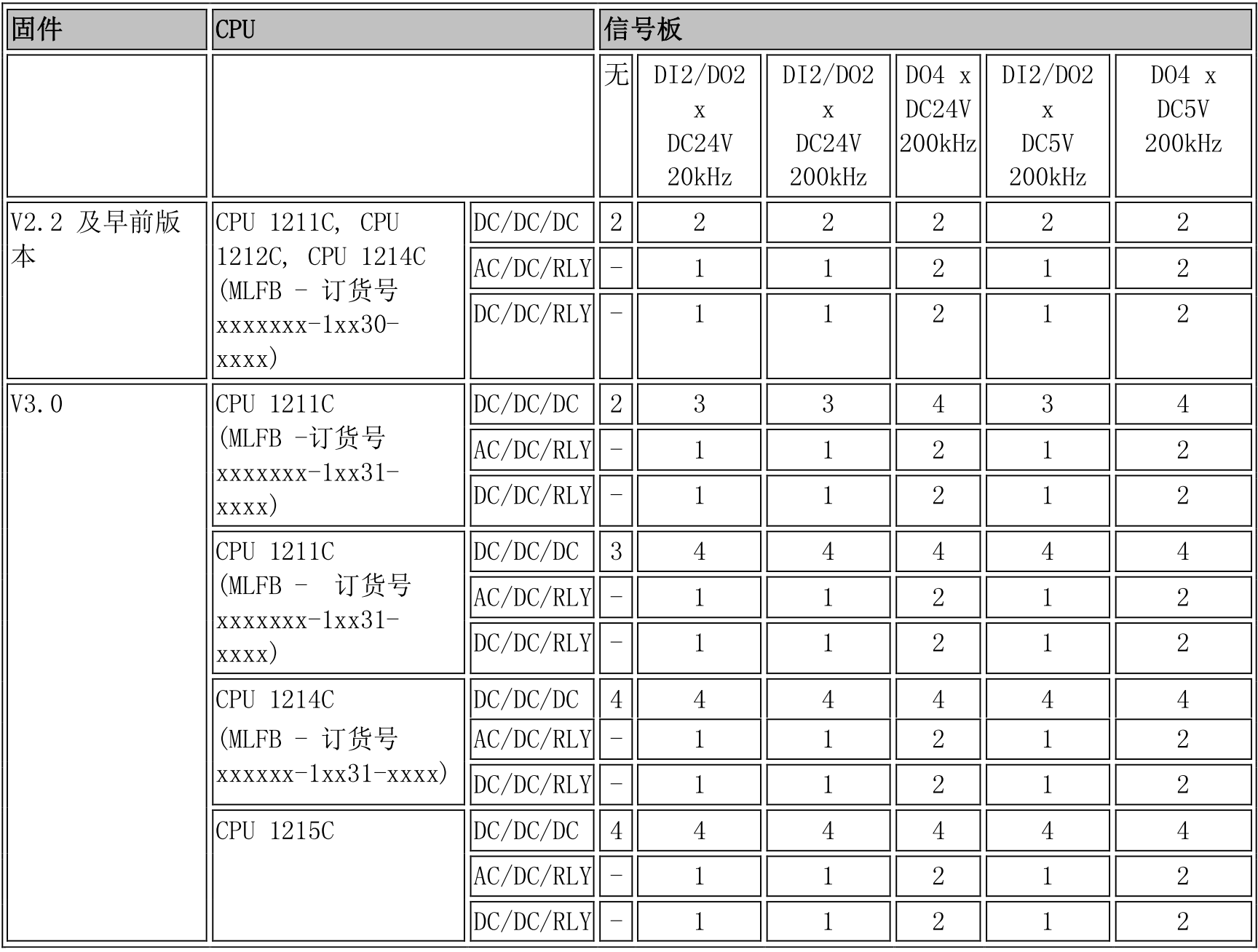

1200 多可以控制4个V90PTI进行定位控制，不同型号的CPU及信号板可控制的数量见下表。

 V90的PTI模式丢脉冲怎么办？

可从接线、布线、是否满足相应EMC准则进行排查。建议在脉冲信号上并联200-500欧的电阻，推荐使用的小功率为 5 W。

 回零开关和限位开关应该连接到哪里？

需要连接到PLC的数字量输入
